Lo más destacado: Plataforma EPLAN 2023

Nuevo motor 3D, gestión internacional de macros, editor de cables

La versión 2023 de nuestro software sigue aportando valor a la nueva generación de la Plataforma EPLAN, y continúa en desarrollo. Descubra las atractivas innovaciones y características, tales como la gestión internacional de macros, el nuevo motor 3D de alto rendimiento, y EPLAN eSTOCK, el sistema integral de gestión de dispositivos.

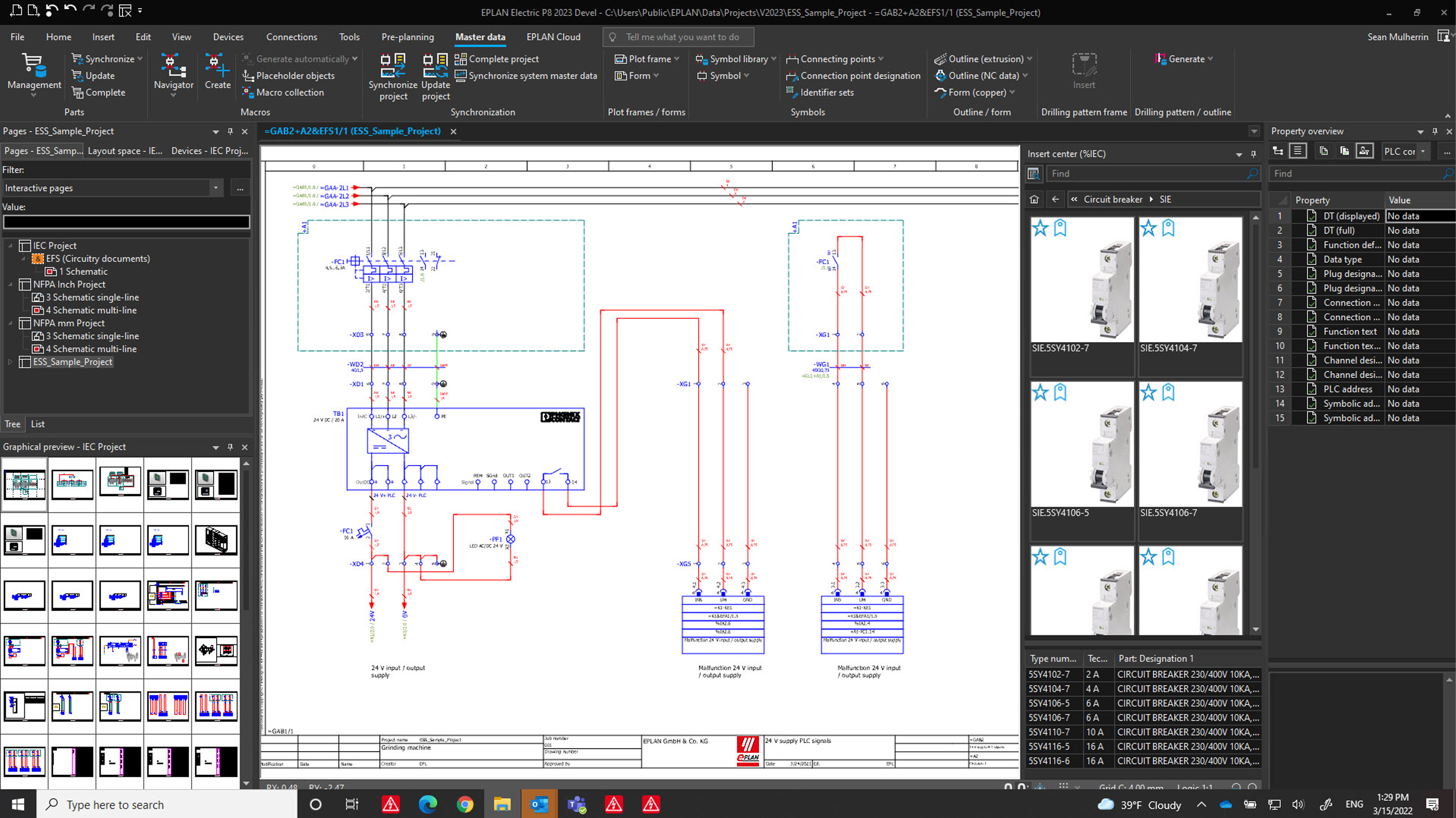

Centro de inserción

Íconos claramente visibles, pantallas optimizadas y funciones de búsqueda

La nueva generación de la Plataforma EPLAN cuenta con un Centro de Inserción fácil de usar, y la versión 2023 ha seguido perfeccionándolo. Aproveche la claridad de las pantallas, sin olvidar la facilidad de navegación y el funcionamiento intuitivo.

El valor agregado:

  • Visualización clara: nueva vista de tabla de la información mostrada en los íconos, vista de lista para mostrar propiedades adicionales de los objetos, visualizaciones de información definidas por el usuario, vistas de mosaico ampliadas
  • Fácil acceso a documentos externos: ingreso más rápido a los documentos vinculados a los dispositivos, visualización sencilla de los datos detallados de los dispositivos
  • Navegación sencilla para las etiquetas: nuevos esquemas de navegación para rutas de selección lógicas, selección rápida de objetos adecuados, opciones de estructuración
  • Funciones de búsqueda especializadas: encuentre la información necesaria más rápidamente

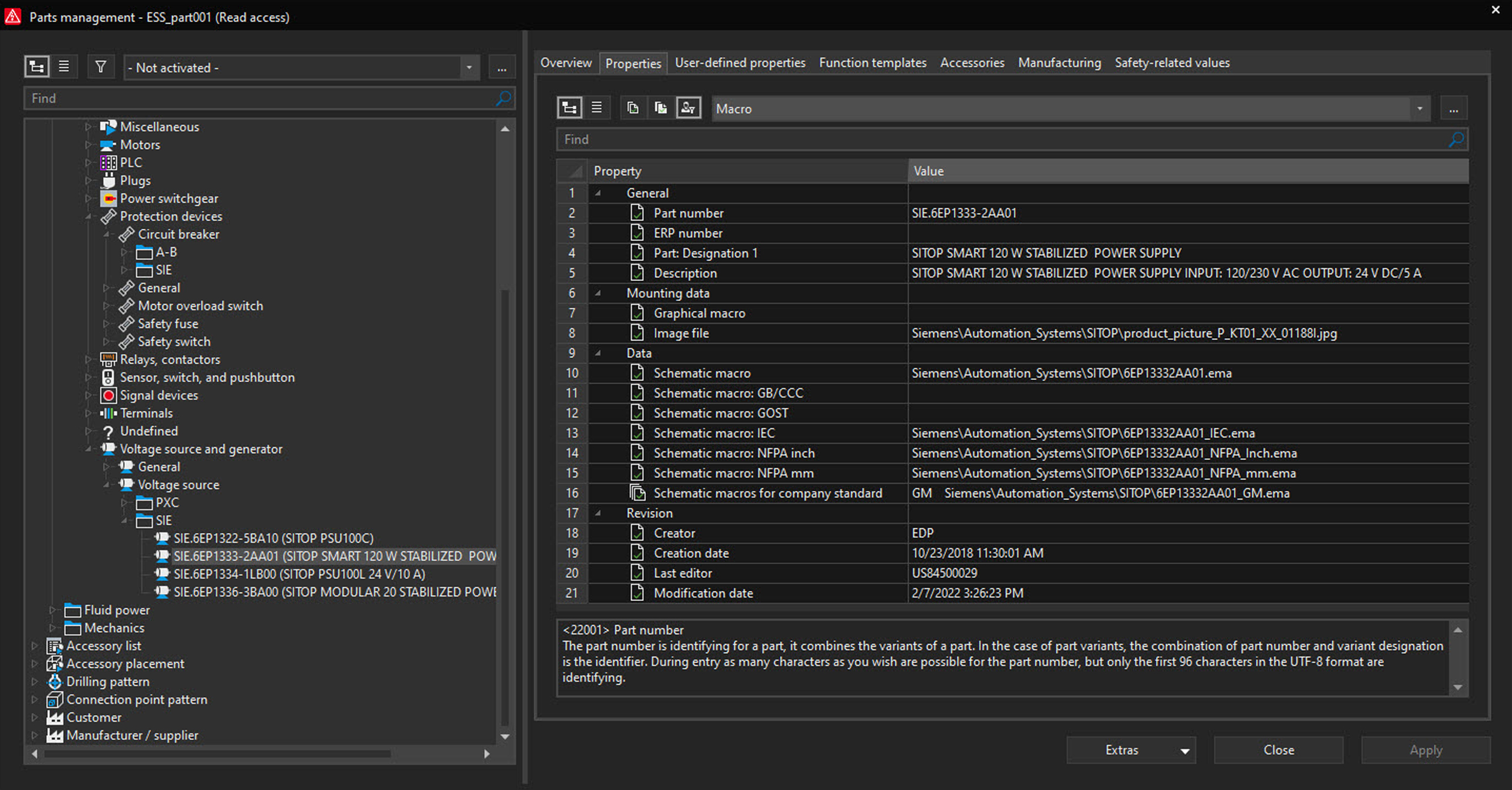

Gestión internacional de macros

Asigne hasta 20 variantes de macros para un dispositivo

Al crear la documentación de control para varios países, puede ocurrir que un dispositivo tenga varias representaciones esquemáticas diferentes. Uno de los motivos puede ser la existencia de diferentes sistemas de medición (milímetros o pulgadas) o las diferentes orientaciones de los esquemas. Además, muchas empresas también especifican representaciones particulares para el esquema, en función de sus propias normas internas o de las de sus proveedores. Con la Plataforma EPLAN 2023, es posible guardar diferentes macros de esquemas para un dispositivo en el sistema de gestión de dispositivos: hasta diez macros según las normas y estándares internacionales (incluyendo IEC, NFPA), así como diez adicionales según los requisitos específicos de la empresa. Otra característica práctica es que el software asigna automáticamente la macro adecuada al dispositivo cuando usted asigna una norma específica a su proyecto. Todo lo que tiene que hacer es arrastrar y soltar el dispositivo en el esquemático.

El valor agregado:

  • Fácil manejo de las macros en su trabajo diario de planificación
  • La relación entre los dispositivos y las macros se presenta de forma comprensible
  • Reducción de los esfuerzos de administración de los dispositivos cuando se trabaja con diferentes normas o clientes
  • Compatible con los flujos de trabajo existentes
  • Consolidación de los datos de fabricación en el EPLAN Data Portal

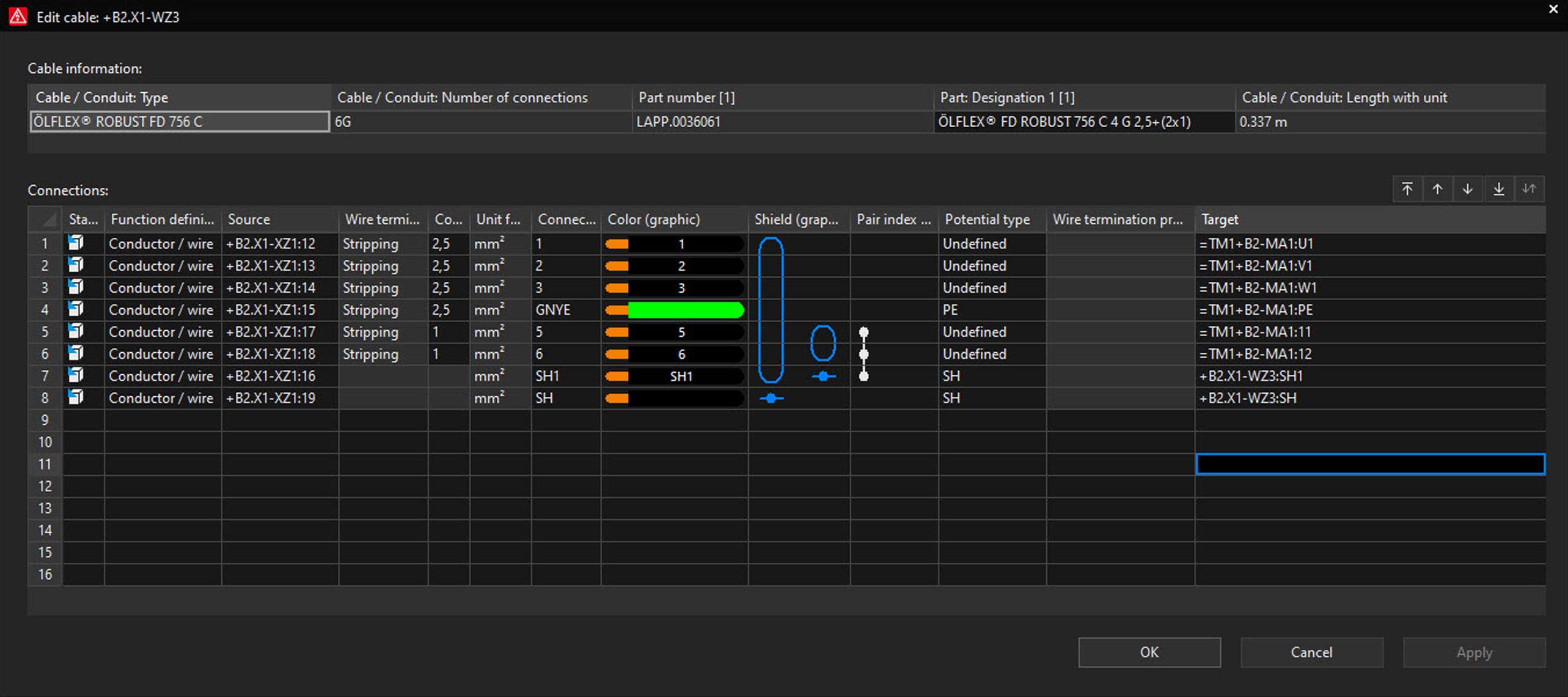

Editor de cables

Nuevo editor de cables en la gestión de cables y alambres para la creación de esquemas

EPLAN Electric P8 le ofrece una visualización mejorada de los datos de cables y alambres a través de esta herramienta.

El valor agregado:

  • Acceso sencillo a la información del cableado
  • Gestión más sencilla de los cables
  • Visualización mejorada de los datos de cableado
  • La información de los cables y conductores se muestra claramente en un cuadro de diálogo

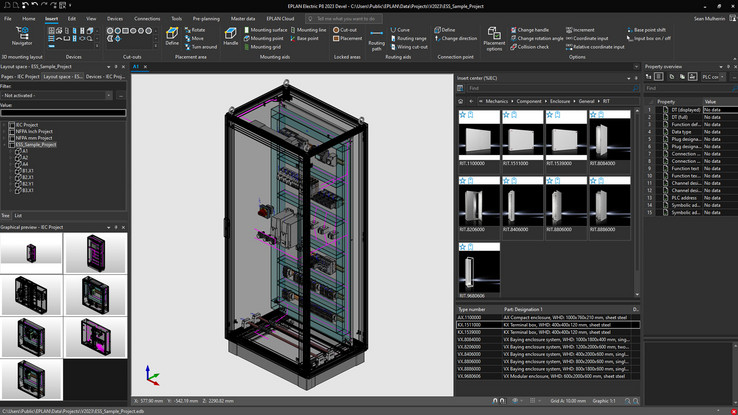

Motor de gráficos

Nueva función para planificar rápida y fácilmente los paneles y armarios de control en 3D

La creación de prototipos virtuales en 3D es un tema importante para la construcción de paneles, por no hablar de la ingeniería de sistemas de conmutación y la fabricación de armarios de control. Esto se debe a que permite utilizar eficazmente los datos de la ingeniería eléctrica hasta la producción. Los requisitos para el diseño en 3D de los armarios de distribución son cada vez más complejos: hay que colocar el mayor número posible de componentes en un espacio relativamente pequeño y mostrarlos con todo detalle. Para cumplir estos requisitos, EPLAN ha optimizado sus representaciones gráficas en 3D. El motor Direct3D permite renderizar en 3D a gran velocidad, lo que refuerza el rendimiento del software, acelera su trabajo diario con EPLAN Pro Panel y le facilita aún más el uso del software.

El valor agregado:

  • Renderizado 3D de alta velocidad, uso mejorado de la potencia de la GPU
  • Representaciones gráficas detalladas en el área de diseño
  • Tecnología de caché para reabrir más rápidamente los proyectos cerrados
  • Interacciones de trabajo optimizadas como el zoom, la rotación, el desplazamiento, etc.

EPLAN eSTOCK

Sistema de gestión de dispositivos basado en la nube

Los usuarios de nuestras soluciones pueden esperar un práctico complemento para la gestión de sus dispositivos en la Plataforma EPLAN 2023: EPLAN eSTOCK. Este software basado en la nube le permite acceder de forma centralizada a la base de datos de dispositivos de su empresa sin tener que configurar una infraestructura informática adicional, sin olvidar que los datos de los dispositivos se pueden gestionar y editar entre varios usuarios.

El acceso a los datos de sus dispositivos en EPLAN eSTOCK funciona independientemente de la ubicación de la empresa, como por ejemplo, cuando se trabaja desde casa. Con EPLAN eSTOCK, también es posible compartir fácilmente y de forma segura los datos de sus dispositivos con socios comerciales y proveedores de servicios.

The cloud-based device management is available on the EPLAN Platform 2023 to all users with valid subscription licences.
