Diseño en 3D:
Cómo el gemelo digital simplifica el diseño y la fabricación de tableros

¿Qué viene a su mente cuando escucha las palabras "gemelo digital"? ¿Un modelo 3D con una orientación práctica para la fabricación de tableros y armarios? ¿O una visión a futuro para la transformación digital? Con la creación de esquemáticos estandarizados como base, los diseños de tableros y armarios en 3D también están al alcance de su empresa. Al emplear EPLAN, sus colegas de las áreas de fabricación se lo agradecerán tanto como sus clientes.

¿Hacia dónde se dirige su fabricación de tableros?

¡Acompáñenos en este camino hacia la eficiencia!

¿Mundos diferentes? El diseño eléctrico en la oficina y la fabricación de tableros en la fábrica

Como ingeniero, ¿está usted siempre pendiente de cómo se hacen los diseños de los tableros y armarios en la fábrica? Naturalmente, para equiparlos y cablearlos se pueden utilizar esquemáticos bidimensionales, pero aún falta parte de la información necesaria: ¿Dónde hay que colocar exactamente los componentes y los taladros en la placa de montaje? ¿Y los elementos de mando en la puerta? ¿Dónde deben instalarse los pasacables, los carriles DIN y los terminales? Si no hay especificaciones exactas, es inevitable que el equipo de fabricación y el cliente formulen diversas preguntas. La escasez de trabajadores cualificados también afecta negativamente los plazos de producción y entrega. ¿Hay algo que se pueda hacer al respecto en el diseño eléctrico?

Esquemáticos 2D frente a diseños 3D: comparación de la fabricación de tableros

Desde luego que sí. Con los datos de los esquemáticos creados en EPLAN usted puede, en primer lugar, recopilar información importante para la adquisición de materiales. En segundo lugar, los datos del proyecto de EPLAN son la base perfecta para obtener un gemelo digital realista del tablero eléctrico previsto. El software 3D adecuado facilita las cosas a los ingenieros eléctricos a la hora de diseñar, y a los técnicos a la hora de llevar a cabo la fabricación.

Fabricación de tableros con esquemáticos exclusivamente en 2D

  • ¿Dónde se colocan exactamente los componentes en el tablero eléctrico? ¿Todo encaja?
  • A veces no hay información sobre dónde deben colocarse los pasacables o los taladros
  • El montaje y el cableado sólo pueden realizarlos ingenieros experimentados
  • Cada tablero de control acabado tiene un aspecto diferente, a pesar de fabricarse en serie

⇒ Las consultas, los retrabajos y la falta de personal pueden implicar gastos de tiempo y de valiosos recursos

Fabricación de tableros con un modelo en 3D

  • Todos los componentes ya están colocados en la placa de montaje y se muestran de forma realista
  • Se describe claramente toda la estructura del tablero eléctrico
  • Visualizaciones comprensibles para la coordinación y aprobación de proyectos
  • Las herramientas de asistencia a la fabricación pueden guiar incluso a los trabajadores sin experiencia en el montaje y el cableado

⇒ Prototipo virtual para crear tableros rápidamente y agilizar los procesos de aprobación

Cuatro ventajas del prototipo virtual en la fabricación de tableros

La creación de prototipos virtuales puede ofrecer a las empresas ventajas decisivas, garantizando una mejor colaboración entre la ingeniería, la fabricación de tableros y otros procesos posteriores. Aquí le presentamos cuatro importantes ventajas de utilizar prototipos virtuales para sus procesos de ingeniería y fabricación de tableros y armarios de control. ¡Descárguelo gratis ahora!

Diseño y trazado de tableros en 3D: reducir errores y lograr un aspecto uniforme

Ingela presentó EPLAN Pro Panel para el montaje de armarios en 3D, especialmente para el fresado. La empresa es considerada en el sector como especialista en procesamiento e impresión de cables, por lo que este paso amplió una de sus competencias básicas.

Las ventajas de EPLAN Pro Panel se hicieron evidentes muy pronto: "Las tasas de error se redujeron inmediatamente a cero, todas las longitudes de cable encajan a la perfección y, además, el armario eléctrico tiene un aspecto mucho mejor", afirma Ingo Straub, socio gerente de Ingela GmbH.

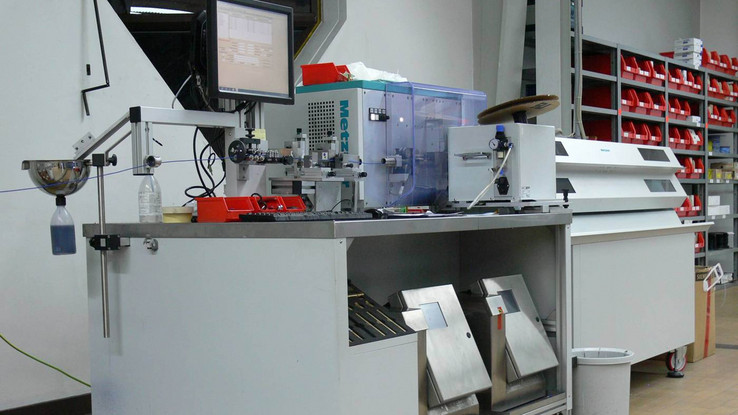

Ingela GmbH: 3D panel design and routing for fewer errors and a uniform appearance

Diseño y trazado de tableros en 3D: reducir errores y lograr un aspecto uniforme

Ingela presentó EPLAN Pro Panel para el montaje de armarios en 3D, especialmente para el fresado. La empresa es considerada en el sector como especialista en procesamiento e impresión de cables, por lo que este paso amplió una de sus competencias básicas.

Las ventajas de EPLAN Pro Panel se hicieron evidentes muy pronto: "Las tasas de error se redujeron inmediatamente a cero, todas las longitudes de cable encajan a la perfección y, además, el armario eléctrico tiene un aspecto mucho mejor", afirma Ingo Straub, socio gerente de Ingela GmbH.

Using EPLAN Software to create the digital twin for your panel building

There’s still a lot to do after creating the schematics. EPLAN provides you the software for the 3D designs of your control and switchgear systems. EPLAN also gets used on the production floor to simplify control cabinet manufacturing based on the digital twin.

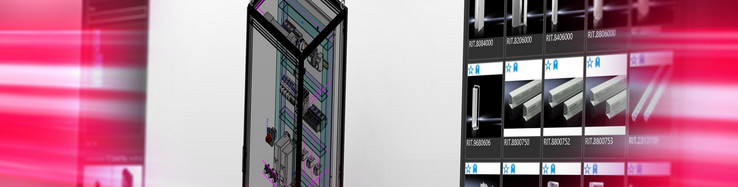

EPLAN Pro Panel: Software for designing control panels in 3D
EPLAN Pro Panel

Software for designing control panels in 3D

With EPLAN Pro Panel, you can plan integrated assembly layouts for control and switchgear systems, all in 3D. This lets you provide manufacturing with lots of useful data such as cable lengths, component labelling, and hole placement to name just a few.

EPLAN eVIEW: Take your schematics and 3D control panels with you wherever you go
EPLAN eVIEW

Take your schematics and 3D control panels with you wherever you go

Using EPLAN eVIEW, you can view 3D models as well as the linked schematics anywhere at all using your web browser, comment on them, share them and use them for coordination with project partners. Another highlight: With the EPLAN eVIEW AR add-on, you can use your smart phone or tablet to project the control cabinet wherever you happen to be – in the workshop, in the plant or even onto a tabletop during a client meeting.

EPLAN Smart Mounting: Step by step guides for manual assembly
EPLAN Smart Mounting

Step by step guides for manual assembly

The 3D model from EPLAN Pro Panel also supports software systems that can be used directly on the workshop floor. EPLAN Smart Mounting gives technicians step-by-step instructions for manual assembly processes for control cabinets. This means that even less-experienced employees can take over these work steps without any lengthy training.

EPLAN Smart Wiring: Virtual guidance for manual wiring
EPLAN Smart Wiring

Virtual guidance for manual wiring

Even for installing the cabling for control panels, it is very practical for manufacturing technicians to have a step-by-step guide for the work processes based on a cabling list and a 3D model. This is exactly what EPLAN Smart Wiring, the browser-based software, offers. The technicians don’t even have to know how to read schematics.

Would you like to find out more about EPLAN’s software and services? We’re happy to help!
